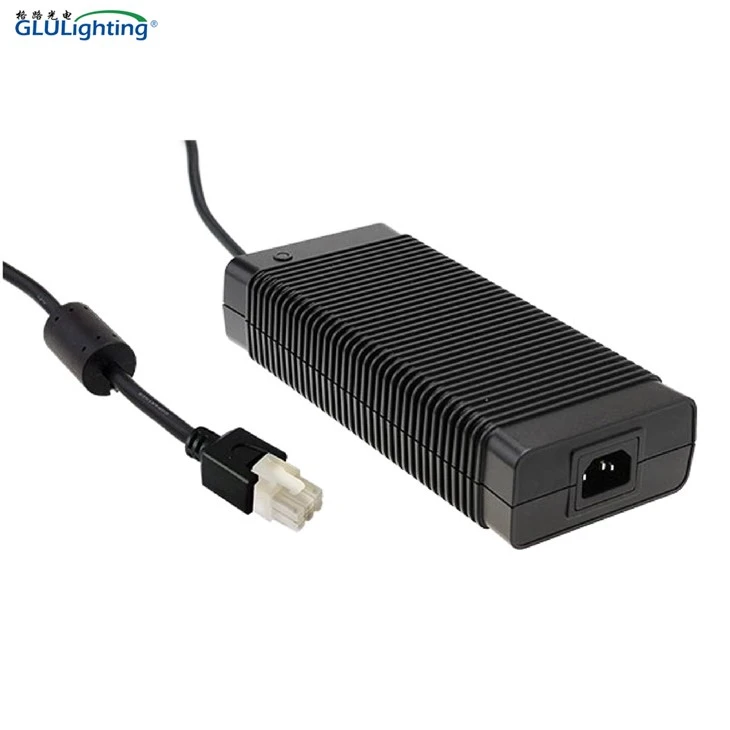

Adaptador d'escriptori Meanwell Sèrie GST280A
● Entrada de CA universal;
●Nivell d'eficiència energètica VI;
● Caixa de plàstic totalment tancada;
●3 anys de garantia.
Descripció
Paràmetres tècnics
Característiques de la sèrie GST280A de l'adaptador d'escriptori Meanwell
▼ Certificats globals;
▼ Entrada de CA universal / rang complet;
▼ Entrada de CA de 3 pols IEC320-C14, unitat de potència de classe I;
▼ Funció PFC activa integrada;
▼ Sense consum d'energia de càrrega<0. 5W;
▼Eficiència energètica Nivell VI;
▼Complir amb EISA 2007/DoE, NRCan, Corea K-MEPS, AU/NZ MEPS, EU ErP i CoC Versió 5;
▼ Proteccions: curtcircuit / sobrecàrrega / sobretensió / sobretemperatura;
▼ Caixa de plàstic totalment tancada;
▼Disseny sense ventilador amb un ampli rang de temperatura de treball de -30~+ 70 graus;
▼ Indicador LED per engegar;
▼3 anys de garantia.
Adaptador d'escriptori Meanwell GST280ADescripció
GST280A és una sèrie d'adaptadors verds d'una sola sortida d'estil d'escriptori de 280 W altament fiable. Aquest producte és una unitat d'alimentació de classe I (amb FG), equipada amb una entrada de CA estàndard IEC320-C14 i adopta el rang d'entrada de 85 VCA a 264 VCA. Tota la sèrie subministra diferents models amb tensions de sortida que oscil·len entre 12VDC i 48VDC que poden satisfer les demandes de diversos tipus de dispositius electrònics de consum.
Amb una eficiència de fins al 94% i un consum d'energia sense càrrega extremadament baix per sota de 0. 5W, GST280A és compatible amb EUA EISA 2007/DoE, Canadà NRCan, Austràlia i Nova Zelanda MEPS, Corea K-MEPS, UE ErP i codi de conducta (CoC) versió 5. La funció suprema permet que l'adaptador estalviï energia quan fa està en el mode de funcionament o en el mode d'espera. Tota la sèrie utilitza la caixa de plàstic ignífuga de 94 V-0. GST280A està certificat per a les normatives de seguretat internacionals.
Mides de la sèrie GST280A de l'adaptador d'escriptori Meanwell
GST280A12-C6P
GST280A24-C6P/GST280A48-C6P
Adaptador d'escriptori Meanwell Sèrie GST280A Endoll de sortida de CC
Endoll estàndard: C6P: equivalent a MOLEX 39-01-2060
Etiquetes populars: Adaptador d'escriptori meanwell sèrie gst280a, Xina, fabricants, proveïdors, fàbrica, personalitzat
Paràmetres tècnics de la sèrie GST280A de l'adaptador d'escriptori Meanwell
| Número de model | GST280A12-C6P |
GST280A24-C6P |
GST280A48-C6P |
| Tensió DC de sortida | 12V | 24V | 48V |
| Corrent de sortida | 21A | 11.67A | 5.84A |
| Potència de sortida | 252W | 280.08W | 280.32W |
|
Corrent de sortida Adj. Interval |
0 ~ 21A | 0 ~11.67A | 0~ 5.84A |
| Tolorància de voltatge DC de sortida | ±5.0% | ±3.0% | ±2% |
| Pipple & Noise | 120 mVp-p | 200 mVp-p | 200 mVp-p |
| Interval de voltatge d'entrada | 85 ~ 264VAC 120 ~ 370VDC | 85 ~ 264VAC 120 ~ 370VDC | 85 ~ 264VAC 120 ~ 370VDC |
| Interval de freqüència | 47 ~ 63 Hz | 47 ~ 63 Hz | 47 ~ 63 Hz |
|
Factor de potència (típ.) |
PF>0.95 / 230VAC PF>0,98/115 VCA a plena càrrega | PF>0.95 / 230VAC PF>0,98/115 VCA a plena càrrega | PF>0.95 / 230VAC PF>0,98/115 VCA a plena càrrega |
| Eficiència | 89.5% | 93% | 94% |
|
Corrent alterna (típ.) |
3A / 115VAC 1,5 A / 230 VCA |
3A /115VAC 1,5 A / 230 VCA |
3A /115VAC 1,5 A / 230 VCA |
| Corrent de fuga | <1.5mA/240VAC | <1.5mA/240VAC | <1.5mA/240VAC |
| Protecció |
Sobrecàrrega, Sobretensió, Sobretemperatura |
Sobrecàrrega, Sobretensió, Sobretemperatura |
Sobrecàrrega, Sobretensió, Sobretemperatura |
| Habitatge i Color | Caixa de plàstic totalment tancada, negre | Caixa de plàstic totalment tancada, negre | Caixa de plàstic totalment tancada, negre |
| Temps de treball. | Tcase=-30 grau ~ +70 grau | Tcase=-30 grau ~ +70 grau | Tcase=-30 grau ~ +70 grau |
| Tipus d'entrada de CA | Entrada de CA de 3 pols IEC320-C14 | Entrada de CA de 3 pols IEC320-C14 | Entrada de CA de 3 pols IEC320-C14 |
| Tipus de connector de sortida | C6P | C6P | C6P |
| Polaritat de sortida (R7B) | PIN 1,2,3 +Vo i PIN4,5,6 -Vo | PIN 1,2,3 +Vo i PIN4,5,6 -Vo | PIN 1,2,3 +Vo i PIN4,5,6 -Vo |
| Nivells de protecció | Només per a ús interior | Només per a ús interior | Només per a ús interior |
| Dimensió | 220 * 95 * 46 mm (L * W * H) | 220 * 95 * 46 mm (L * W * H) | 220 * 95 * 46 mm (L * W * H) |
| Embalatge | 1,25 kg; 12 unitats/16 kg/1,09 CUFT | 1,25 kg; 12 unitats/16 kg/1,09 CUFT | 1,25 kg; 12 unitats/16 kg/1,09 CUFT |
| Certificació | UL/CUL/CE/TUV/CB/CCC/PSE | UL/CUL/CE/TUV/CB/CCC/PSE | UL/CUL/CE/TUV/CB/CCC/PSE |
*Les dades anteriors són de Meanwell Spec. Full de dades.
